Definisi dan Manfaat Automated Storage and Retrieval System (ASRS)

Automated Storage and Retrieval System atau ASRS adalah sistem otomatis yang digunakan untuk menyimpan dan mengambil barang dari lokasi penyimpanan menggunakan equipment yang dikendalikan melalui sistem komputer.

Dalam operasional gudang, ASRS dapat menggunakan kombinasi rack, conveyor, shuttle, storage and retrieval machine, lift, sensor, serta software untuk memindahkan barang dari titik penerimaan menuju lokasi penyimpanan dan kembali ke area picking atau pengiriman.

Tujuan penerapan ASRS dapat berbeda pada setiap perusahaan. Ada yang menggunakannya untuk meningkatkan kepadatan penyimpanan, mempercepat throughput, mengurangi aktivitas handling manual, atau meningkatkan konsistensi proses inventory.

Namun, implementasi ASRS tidak dimulai dari memilih mesin. Layout gudang, karakter SKU, throughput, data inventory, unit load, sistem software, racking, serta media seperti pallet perlu direncanakan sebagai satu sistem.

Apa Itu ASRS?

ASRS adalah singkatan dari Automated Storage and Retrieval System, yaitu sistem penyimpanan dan pengambilan otomatis yang menggunakan equipment dan software untuk menempatkan barang ke lokasi penyimpanan serta mengambilnya kembali ketika dibutuhkan.

Sistem dapat digunakan untuk menangani berbagai unit load, seperti:

• pallet;
• tote;
• bin;
• tray;
• karton;
• container khusus.

Jenis unit load yang digunakan akan memengaruhi desain rack, conveyor, shuttle, crane, sensor, serta sistem transfer.

Pada pallet-based ASRS, barang umumnya disusun sebagai satu unit load di atas pallet sebelum memasuki area otomatis. Pallet kemudian dipindahkan melalui conveyor atau equipment lain menuju storage location yang telah ditentukan sistem.

Jika ingin memahami karakter pallet yang digunakan pada sistem otomatis, baca pembahasan khusus mengenai ASRS Pallet dan spesifikasi yang perlu diperhatikan.

Bagaimana Cara Kerja ASRS?

Alur kerja ASRS bergantung pada desain warehouse, tetapi secara umum dapat dibagi menjadi beberapa tahap.

1. Barang masuk ke receiving area

Barang tiba di gudang kemudian melalui proses penerimaan.

Pada tahap ini perusahaan dapat melakukan:

• identifikasi SKU;
• pemeriksaan kuantitas;
• pemeriksaan kondisi barang;
• labeling;
• palletizing;
• verifikasi berat dan dimensi.

Data tersebut penting agar sistem mengetahui unit load apa yang akan masuk ke area penyimpanan.

2. Unit load diperiksa sebelum masuk sistem

Sebelum masuk ASRS, barang dapat melewati checkpoint tertentu.

Untuk palletized load, pemeriksaan dapat mencakup:

• berat maksimum;
• panjang dan lebar unit load;
• tinggi total;
• overhang;
• kestabilan barang;
• kondisi pallet.

Pallet yang rusak, melengkung, atau berada di luar dimensi yang diperbolehkan dapat mengganggu conveyor maupun storage equipment.

3. Sistem menentukan lokasi penyimpanan

Software dapat menentukan storage location berdasarkan aturan yang telah ditetapkan.

Parameter yang digunakan dapat mencakup:

• SKU;
• stock availability;
• ukuran barang;
• berat;
• frekuensi pergerakan;
• batch;
• expiry date;
• storage zone;
• temperatur.

Strategi penyimpanan tersebut perlu dirancang berdasarkan kebutuhan perusahaan.

4. Barang dipindahkan secara otomatis

Unit load kemudian bergerak menuju lokasi penyimpanan menggunakan equipment seperti:

• conveyor;
• shuttle;
• lift;
• crane;
• storage and retrieval machine.

Jenis equipment bergantung pada tipe ASRS.

5. Barang ditempatkan pada storage location

Equipment menempatkan barang pada lokasi yang telah dipilih sistem.

Posisi inventory kemudian tercatat sehingga sistem mengetahui lokasi setiap unit yang disimpan.

6. Sistem menerima permintaan retrieval

Ketika barang dibutuhkan untuk produksi, picking, replenishment, atau pengiriman, sistem menerima perintah untuk mengambil unit tersebut.

Equipment kemudian menuju lokasi penyimpanan dan membawa unit load menuju area selanjutnya.

7. Barang keluar menuju picking atau shipping

Barang yang diambil dapat dikirim menuju:

• picking station;
• production line;
• packing area;
• staging area;
• shipping area.

Aliran tersebut perlu disesuaikan dengan keseluruhan proses warehouse agar ASRS tidak menjadi bottleneck baru.

Komponen Utama Automated Storage and Retrieval System

ASRS merupakan kombinasi beberapa komponen yang saling berinteraksi.

Storage Racking

Rack menyediakan lokasi penyimpanan untuk unit load.

Desain rack perlu mengikuti dimensi, berat, equipment, serta metode penyimpanan yang digunakan.

Pada pallet-based ASRS, posisi support dan clearance menjadi penting karena pallet harus ditempatkan secara konsisten oleh equipment otomatis.

Storage and Retrieval Equipment

Equipment ini bertugas memasukkan dan mengambil unit load dari rack.

Bentuknya dapat berupa crane, shuttle, atau mekanisme lain tergantung desain sistem.

Conveyor dan Transfer System

Conveyor membantu memindahkan barang antara receiving, storage, picking, dan shipping.

Interface antara conveyor dan unit load perlu divalidasi agar proses transfer berjalan konsisten.

Sensor

Sensor digunakan untuk mendeteksi keberadaan, posisi, dimensi, atau kondisi tertentu dari unit load.

Jenis sensor dan logic yang digunakan akan berbeda pada setiap sistem.

Software

Software berfungsi mengatur data serta pergerakan barang.

ASRS dapat terintegrasi dengan sistem seperti:

• Warehouse Management System atau WMS;
• Warehouse Control System atau WCS;
• Warehouse Execution System atau WES;
• Enterprise Resource Planning atau ERP.

Arsitektur software berbeda antarperusahaan sehingga integrasinya perlu direncanakan sejak tahap desain.

Jenis-Jenis ASRS

ASRS tersedia dalam beberapa konfigurasi berdasarkan jenis barang, throughput, storage density, dan karakter operasional.

Unit Load ASRS

Unit load ASRS dirancang untuk menangani barang berukuran relatif besar seperti pallet.

Sistem ini banyak digunakan pada warehouse dengan palletized goods dan dapat menggunakan storage and retrieval crane atau shuttle.

Jika perusahaan menggunakan pallet sebagai unit load, kompatibilitas pallet dengan rack, conveyor, dan equipment menjadi salah satu parameter penting.

Mini Load ASRS

Mini load digunakan untuk barang berukuran lebih kecil yang disimpan dalam tote, bin, atau tray.

Sistem ini relevan untuk operasional dengan jumlah SKU besar dan kebutuhan picking unit atau komponen kecil.

Shuttle-Based ASRS

Shuttle bergerak di dalam rack untuk membawa unit load menuju atau dari storage location.

Konfigurasinya dapat berbeda berdasarkan jumlah level, jalur, serta kapasitas yang diperlukan.

Vertical Lift Module

Vertical Lift Module atau VLM menyimpan tray secara vertikal dan mengirimkan tray yang dibutuhkan menuju access point.

Jenis ini lebih umum digunakan untuk komponen atau produk berukuran kecil hingga menengah.

Setiap sistem mempunyai karakter throughput, kapasitas, investasi, dan requirement yang berbeda. Karena itu, pemilihan ASRS perlu mengikuti kebutuhan operasional aktual.

Manfaat ASRS untuk Operasional Gudang

1. Mengoptimalkan pemanfaatan ruang

ASRS dapat dirancang untuk memanfaatkan ruang secara vertikal dan meningkatkan storage density.

Namun, peningkatan kapasitas aktual tetap bergantung pada desain bangunan, rack, equipment, aisle, fire protection, serta unit load yang digunakan.

2. Meningkatkan konsistensi proses

Proses penyimpanan dan retrieval dilakukan berdasarkan aturan yang telah ditentukan oleh sistem.

Hal ini dapat membantu mengurangi variasi proses manual.

3. Membantu meningkatkan akurasi inventory

Jika data transaksi, labeling, dan integrasi sistem berjalan dengan baik, ASRS dapat membantu menjaga posisi inventory tetap tercatat secara sistematis.

4. Mengurangi aktivitas handling manual

Sebagian proses perpindahan barang dapat dilakukan menggunakan equipment otomatis.

Tenaga kerja kemudian dapat dialihkan ke aktivitas lain seperti receiving, quality control, picking, packing, atau monitoring sistem.

5. Mendukung throughput yang lebih tinggi

Automation dapat membantu meningkatkan jumlah unit yang diproses pada warehouse dengan volume tinggi.

Namun, throughput akhir tetap ditentukan oleh keseluruhan sistem, termasuk conveyor, storage equipment, picking, inbound, dan outbound.

6. Mendukung operasional pada lingkungan tertentu

ASRS dapat digunakan pada fasilitas dengan kondisi yang kurang ideal untuk aktivitas manual dalam durasi panjang, seperti cold storage.

Equipment, sensor, material, lubricant, pallet, dan komponen lainnya tetap perlu sesuai dengan temperatur aktual.

Data Apa yang Dibutuhkan Sebelum Menerapkan ASRS?

Salah satu kesalahan dalam perencanaan warehouse automation adalah memulai dari equipment sebelum memahami data operasional.

Beberapa data yang sebaiknya disiapkan antara lain:

Data peak sangat penting.

Sistem yang hanya dirancang berdasarkan volume rata-rata dapat mengalami bottleneck ketika menerima volume tertinggi.

Mengapa Layout Gudang Penting dalam Implementasi ASRS?

ASRS perlu menyesuaikan kondisi bangunan dan aliran material.

Sebelum menentukan layout, evaluasi:

• clear height;
• luas bangunan;
• posisi kolom;
• kekuatan lantai;
• receiving dock;
• shipping dock;
• staging area;
• jalur conveyor;
• production interface;
• fire protection;
• akses maintenance;
• area emergency;
• kemungkinan ekspansi.

Layout sebaiknya mengikuti aliran barang dari inbound hingga outbound.

Tujuannya adalah mengurangi perpindahan yang tidak diperlukan serta memastikan kapasitas setiap proses saling seimbang.

Warehouse yang memiliki ASRS berkapasitas tinggi tetap dapat mengalami bottleneck apabila receiving, picking, packing, atau shipping tidak mampu mengikuti throughput sistem.

Perhatikan Aliran Material Sebelum Menentukan Sistem

Sebelum automation diterapkan, petakan aliran barang saat ini.

Contohnya:

Receiving → Quality Check → Palletizing → ASRS → Picking/Replenishment → Packing → Shipping

Kemudian identifikasi:

• proses yang paling lambat;
• titik antrean;
• jumlah perpindahan;
• kebutuhan buffer;
• jarak perjalanan;
• aktivitas manual yang berulang;
• peak volume.

ASRS sebaiknya menyelesaikan masalah operasional yang terukur.

Otomatisasi proses yang sejak awal memiliki alur tidak efisien dapat memindahkan bottleneck ke bagian lain.

Integrasi ASRS dengan WMS dan Sistem Data

ASRS membutuhkan data yang konsisten agar equipment dapat mengetahui apa yang harus disimpan, di mana lokasinya, dan kapan unit tersebut perlu diambil.

Beberapa informasi yang dapat digunakan meliputi:

• SKU;
• quantity;
• lot;
• batch;
• expiry date;
• storage location;
• status inventory;
• order priority;
• storage zone.

Perusahaan juga perlu menentukan sistem mana yang menjadi sumber data utama.

Contohnya, ERP dapat menangani order bisnis, WMS mengatur inventory dan lokasi, sedangkan WCS mengendalikan equipment.

Arsitektur tersebut berbeda antarimplementasi.

Karena itu, mapping data dan system interface sebaiknya dilakukan sejak awal proyek.

Perhatikan Kualitas Master Data

Automation sangat bergantung pada data.

Jika informasi SKU, dimensi, berat, atau unit load tidak akurat, sistem dapat menerima input yang berbeda dari kondisi aktual.

Beberapa data yang sebaiknya dijaga antara lain:

• panjang produk;
• lebar;
• tinggi;
• berat;
• packaging configuration;
• jumlah produk per pallet;
• barcode;
• storage requirement.

Perubahan packaging juga perlu dikendalikan.

Jika supplier mengganti ukuran karton atau perusahaan mengubah pola palletizing, dampaknya terhadap ASRS perlu dievaluasi.

Unit Load Menjadi Bagian Penting dari ASRS

Unit load adalah barang beserta media yang membawanya sebagai satu kesatuan selama proses handling.

Untuk pallet-based ASRS, unit load dapat terdiri dari:

pallet + barang + packaging + stretch wrap atau securing method lainnya.

Sistem tidak hanya berinteraksi dengan pallet kosong.

Karena itu, perhatikan:

• berat total;
• panjang dan lebar;
• tinggi;
• overhang;
• pusat gravitasi;
• distribusi beban;
• kestabilan barang.

Barang yang melebihi footprint pallet dapat berpotensi mengganggu clearance dengan rack atau equipment.

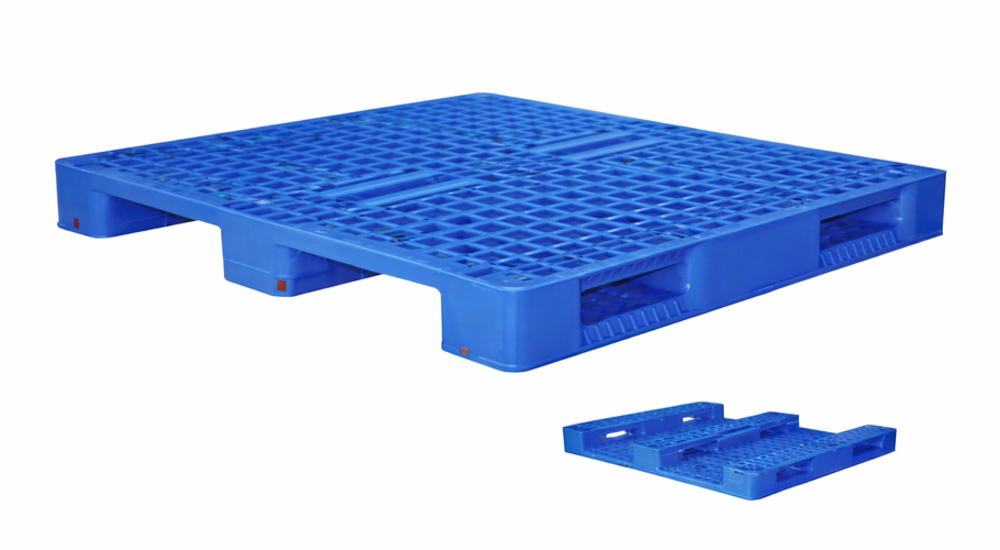

Mengapa Pallet untuk ASRS Perlu Diperhatikan?

Pallet menjadi mechanical interface antara barang dan equipment.

Dalam sistem otomatis, pallet dapat berinteraksi dengan:

• conveyor;
• shuttle;
• crane;
• rack;
• lift;
• transfer station;
• sensor.

Karena itu, pallet perlu memiliki dimensi, desain bagian bawah, kapasitas, serta kondisi yang sesuai dengan sistem.

Ukuran nominal saja belum cukup.

Dua pallet 1200 × 1000 mm dapat memiliki perbedaan pada:

• tinggi;
• runner;
• bottom structure;
• titik support;
• toleransi;
• reinforcement;
• forklift entry.

Untuk pembahasan teknis mengenai dimensi, toleransi, racking load, conveyor interface, dan proses validasi, baca panduan ASRS Pallet untuk gudang otomatis.

Intraco juga menyediakan pilihan ASRS Pallet yang dapat dievaluasi berdasarkan requirement sistem perusahaan.

Apakah Semua Pallet Plastik Bisa Digunakan pada ASRS?

Tidak otomatis.

Pallet warehouse biasa dapat saja memenuhi kebutuhan suatu ASRS jika spesifikasinya sesuai, tetapi kompatibilitas tersebut perlu divalidasi.

Periksa:

• panjang, lebar, dan tinggi;
• dimensional tolerance;
• flatness;
• dynamic load;
• racking load;
• runner;
• support point;
• conveyor interface;
• kondisi temperatur;
• distribusi barang.

Jangan mengganti pallet hanya karena footprint-nya sama dengan pallet sebelumnya.

Untuk kebutuhan automation, perubahan kecil pada bentuk atau struktur dapat memengaruhi interface dengan equipment.

Perhatikan Kapasitas Pallet dan Unit Load

ASRS dapat melibatkan beberapa kondisi pembebanan.

Pallet berpindah melalui conveyor sehingga dynamic load perlu sesuai.

Ketika pallet berada di storage location, racking load serta posisi support menjadi penting.

Static load tidak sebaiknya digunakan sebagai angka kapasitas untuk seluruh kondisi tersebut.

Untuk memahami perbedaannya, baca cara memilih kapasitas pallet berdasarkan berat barang.

ASRS untuk Cold Storage

Warehouse automation dapat menjadi relevan pada cold storage karena membantu mengurangi kebutuhan aktivitas manual di area bertemperatur rendah.

Namun, proyek cold storage memiliki persyaratan tambahan.

Perhatikan:

• temperatur;
• condensation;
• material equipment;
• sensor;
• lubricant;
• battery jika digunakan;
• pallet;
• maintenance;
• akses teknisi.

Untuk pallet, jangan mengasumsikan seluruh material plastik memiliki performa yang sama pada temperatur rendah.

Jika sistem ASRS digunakan di freezer, baca juga panduan pallet plastik untuk cold storage dan freezer.

Kapan Perusahaan Perlu Mempertimbangkan ASRS?

ASRS layak dievaluasi ketika perusahaan menghadapi kondisi seperti:

Keterbatasan ruang

Perusahaan ingin meningkatkan storage density tanpa langsung memperluas footprint gudang.

Volume handling tinggi

Jumlah perpindahan barang mulai membuat proses manual menjadi bottleneck.

Kebutuhan throughput meningkat

Volume inbound atau outbound diproyeksikan meningkat sehingga kapasitas gudang perlu ditingkatkan.

Biaya handling meningkat

Perusahaan ingin mengevaluasi otomatisasi untuk aktivitas perpindahan yang berulang.

Membutuhkan inventory control lebih terstruktur

ASRS dapat menjadi bagian dari sistem warehouse yang menggunakan transaksi dan lokasi inventory secara terintegrasi.

Kondisi lingkungan tertentu

Cold storage atau lingkungan lain dapat membuat pengurangan aktivitas manual menjadi salah satu pertimbangan.

Namun, kondisi tersebut tidak otomatis berarti ASRS selalu menjadi solusi terbaik.

Analisis tetap perlu membandingkan kebutuhan, investasi, throughput, fleksibilitas, maintenance, dan proyeksi pertumbuhan.

Hal yang Perlu Dipertimbangkan Sebelum Implementasi ASRS

Investasi awal

ASRS membutuhkan investasi equipment, rack, software, instalasi, integrasi, testing, dan commissioning.

Analisis ROI sebaiknya menggunakan biaya serta manfaat aktual perusahaan.

Maintenance

Semakin tinggi ketergantungan gudang terhadap automation, semakin penting maintenance.

Pertimbangkan:

• preventive maintenance;
• spare parts;
• response time;
• teknisi;
• vendor support;
• recovery procedure.

Redundancy dan downtime

Perusahaan perlu memahami dampak jika salah satu equipment berhenti.

Desain sistem dapat memasukkan redundancy atau alternative workflow berdasarkan criticality operasional.

Fleksibilitas

Pertimbangkan kemungkinan perubahan:

• SKU;
• packaging;
• berat;
• dimensi;
• volume;
• product mix.

ASRS yang sangat efisien untuk kondisi sekarang perlu tetap dievaluasi terhadap proyeksi bisnis beberapa tahun ke depan.

Integrasi software

ERP, WMS, WCS, atau sistem lain perlu memiliki interface yang jelas.

Perusahaan juga perlu menentukan bagaimana operasional berjalan ketika terdapat gangguan komunikasi atau sistem.

Kesiapan proses

Standard Operating Procedure perlu diperbarui untuk menyesuaikan:

• inbound;
• exception handling;
• pallet rejection;
• inventory discrepancy;
• maintenance;
• emergency operation.

Tahapan Awal Merencanakan ASRS

Perusahaan dapat menggunakan urutan berikut sebagai titik awal.

1. Petakan kondisi warehouse saat ini

Catat storage capacity, throughput, manpower, travel distance, bottleneck, dan operational cost.

2. Buat proyeksi kebutuhan

Gunakan forecast SKU, inventory, throughput, dan growth.

3. Tentukan unit load

Tentukan apakah sistem menangani pallet, tote, tray, atau kombinasi beberapa jenis.

4. Evaluasi layout

Periksa bangunan, clear height, flooring, dock, fire protection, staging, dan maintenance access.

5. Tentukan requirement sistem

Definisikan throughput, storage capacity, availability, interface, dan performance criteria.

6. Verifikasi data

Pastikan master data produk, berat, dimensi, dan packaging cukup akurat untuk digunakan pada proses desain.

7. Validasi equipment dan unit load

Pallet, rack, conveyor, shuttle, crane, dan sensor perlu bekerja sebagai satu sistem.

8. Lakukan testing dan commissioning

Sebelum go-live, lakukan pengujian menggunakan kondisi serta unit load yang mewakili operasional nyata.

ASRS dan Pallet Perlu Direncanakan sebagai Satu Sistem

Automated Storage and Retrieval System adalah sistem otomatis untuk menyimpan serta mengambil barang menggunakan kombinasi storage equipment, material handling, software, dan data.

Keberhasilan implementasinya dipengaruhi oleh layout, throughput, inventory profile, master data, unit load, racking, software integration, maintenance, serta kesiapan proses operasional.

Pada pallet-based ASRS, pallet menjadi bagian dari mechanical interface sistem. Karena itu, pembahasan spesifikasi pallet seperti dimensi, toleransi, runner, racking load, dan conveyor compatibility sebaiknya dilakukan secara khusus.

Baca panduan memilih ASRS Pallet untuk sistem gudang otomatis dan lihat pilihan ASRS Pallet Intraco untuk mengevaluasi kebutuhan unit load perusahaan.

Sebagai produsen pallet plastik terpercaya, Intraco Pallet dapat membantu mencocokkan kebutuhan pallet dengan berat unit load, dimensi, racking, conveyor, serta requirement sistem ASRS yang digunakan perusahaan.
